| 浮力擺式波浪能發電 |
| Inverse Pendulum |

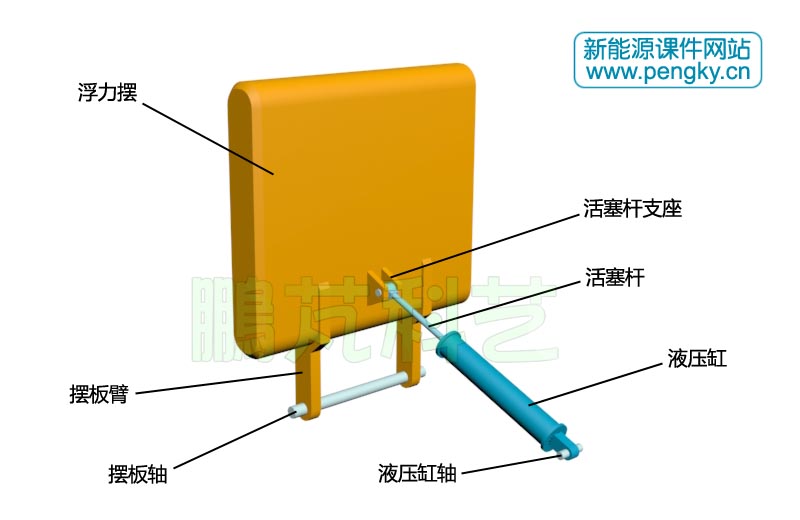

擺式波浪能是利用海水波動推動擺板來回擺動吸收波浪的能量。在懸掛擺式波浪能課件中介紹的擺動板依靠重力懸掛在支軸下方，本課件介紹的浮力擺板的支軸在下方海底，擺板依靠浮力立在支軸的上方。 浮力擺的擺板為空心的板狀體，擺板有兩個擺板臂，在擺板臂上有擺板的主軸，在擺板體上有活塞桿支座。活塞桿通過軸聯接浮力擺，活塞桿可在液壓缸中來回移動，見圖1。 |
|

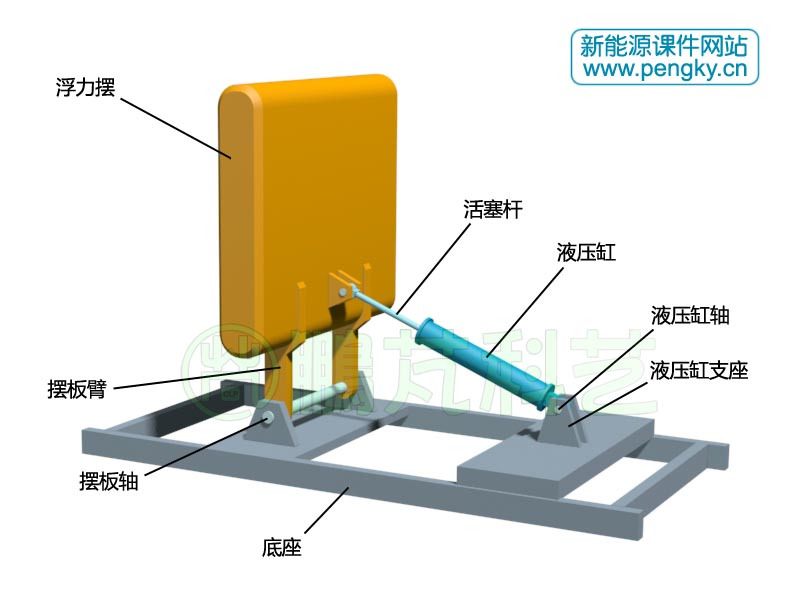

浮力擺通過擺板軸安裝在底座上，液壓缸端部通過液壓缸軸聯接到底座的液壓缸支座上，見圖2。底座安裝在靠近岸邊的海底，安裝地應該屬于淺水推進波區域。 |
|

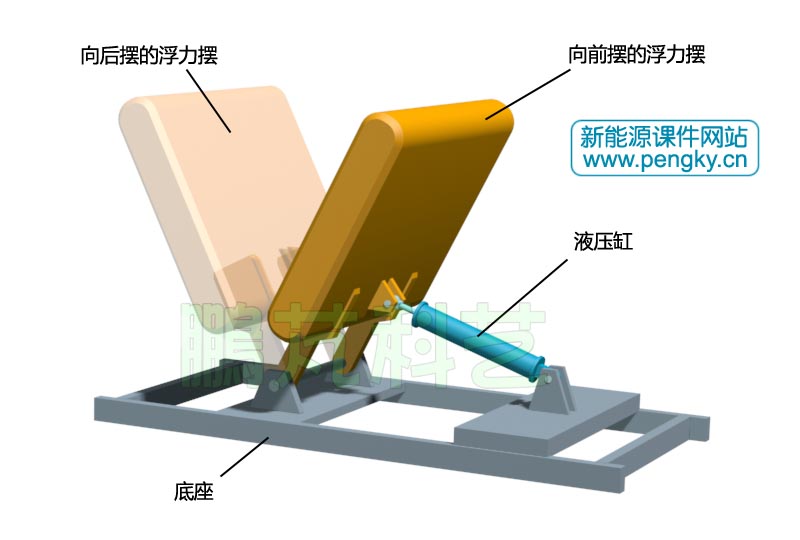

| 浮力擺的頂部在平均海面下方較好，無浪時浮力擺依靠浮力垂直于海底。在外力作用下，浮力擺可繞擺板軸擺動，圖3顯示了浮力擺向前擺動，并用半透明顯示向后擺動的浮力擺。當浮力擺擺動時，通過活塞桿帶動活塞在液壓缸內往復運動。 |
圖3--浮力擺的擺動 |

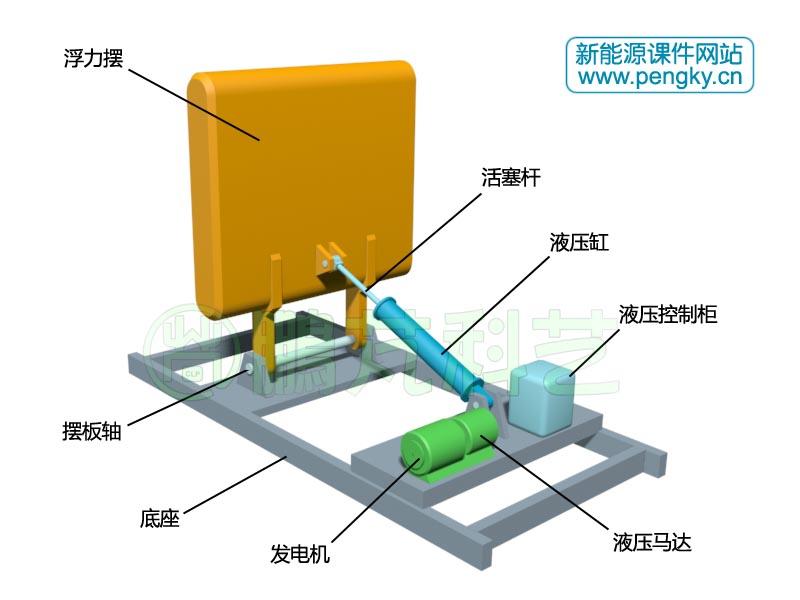

| 在底座上安裝液壓控制柜、液壓馬達與發電機。液壓缸兩端有管道通往液壓控制箱，液壓控制箱有管道連通液壓馬達。 |
|

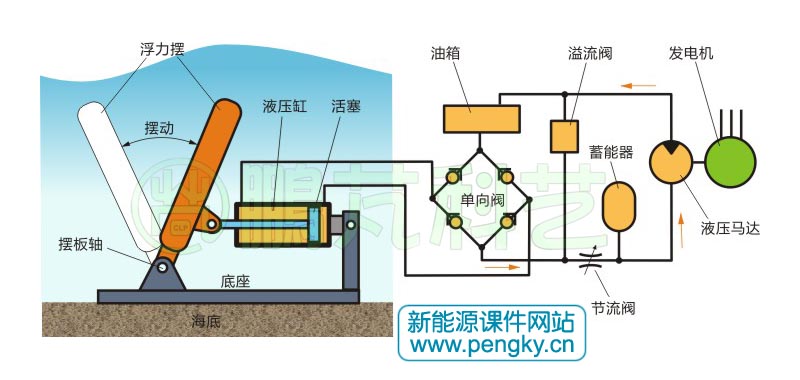

根據淺水前進波的特點，海面下的水是做以水平方向為主的往復運動。這樣在海面下的浮力擺就會隨水來回擺動。擺動的機械能通過液壓系統轉變成旋轉機械能，工作流程見圖5，擺板來回擺動帶動活塞在液壓缸內來回移動，油在液壓缸兩端的管道內來回流動，4個單向閥組成一個全波整流回路，把來回流動的油整成單方向流動的油，見圖中橙色箭頭線。整流后的油通過節流閥推動液壓馬達旋轉，液壓馬達帶動發電機發出電來。控制節流閥可以調節液壓馬達的轉速，蓄能器像電路中的電容一樣把波動的油壓濾得平緩一些，使液壓馬達均勻旋轉。若波浪大液壓缸輸出油壓過高，多余的油則通過溢流閥放空返回。單向閥、節流閥、溢流閥等都在液壓控制箱內。 |
|
| 下面請看浮力擺波浪能動畫，動畫中的波浪的波長比實際要短，僅作示意演示。 |
浮力擺式波浪能發電系統動畫 |
 |

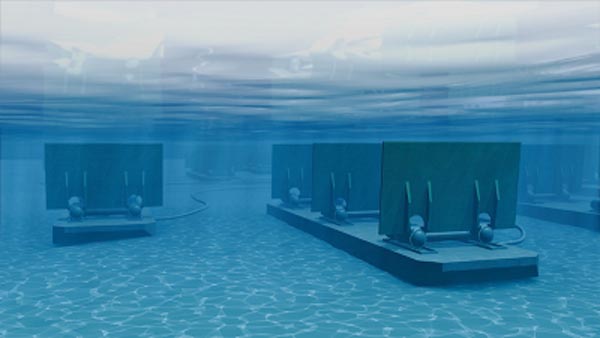

圖6是由多個浮力擺組成的波浪能發電廠（圖片來自網絡）。 |
|

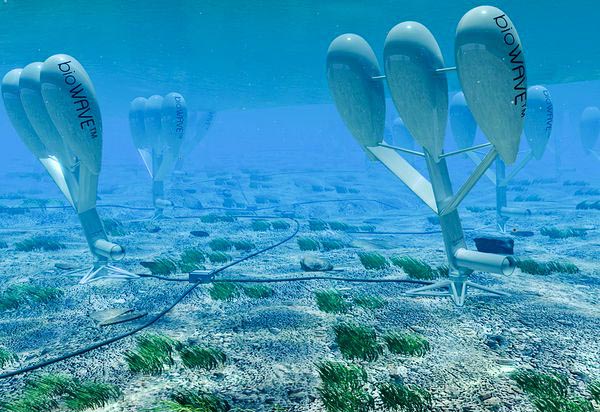

浮力擺的擺板形式有多種，圖7是所謂多葉片結構，由3個橢球狀的浮子組成擺板（圖片來自網絡）。 |
|
